电抗器保护配置的主保护是电流速断保护

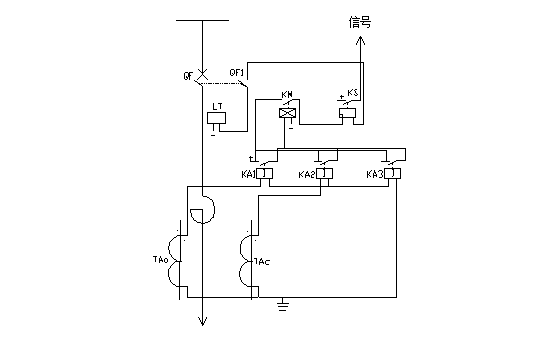

1. 主保护配置图

2. 电流速断保护原理：

电流速断保护采用的是两相电流差接线,A相电流互感器TA0,KA1为流过A相的电流继电器;C相电流互感器TAC,KA2为流过C相的电流继电器;B相的电流继电器KA3流过的电流为A相和C相的电流差;即i_B=i_A-i_C,当A相发生短路A相电流增大,电流流过KA1使KA1的常开触点闭合,接通了中间继电器的线圈,使中间继电器励磁,接通跳闸回路和信号回路;C相与A相相同,B相流过的电流为i_B=i_A-i_C,当三相不平衡时,电流i_B使KA3的常开触点闭合,接通中间继电器的线圈,使中间继电器励磁接通跳闸回路和信号回路.
